ТРОСОВЫЕ ДОМКРАТЫ БОЛЬШОЙ ГРУЗОПОДЪЕМНОСТИ ENERPAC HSL
• Установка и снятие блокировки гидравлического клина для точной регулировки нагрузки
• Каждый трос проходит внутри домкрата по отдельности
• Многофункциональная обработка для защиты от коррозии и беспрепятственного расклинивания
• Домкраты рассчитаны на работу в любом положении: вертикальном, горизонтальном или наклонном
• Конструкция домкрата отвечает высочайшим стандартам безопасности; запас прочности троса составляет 2,5:1
• Встроенные датчики обеспечивают контроль всей замкнутой цепи. |

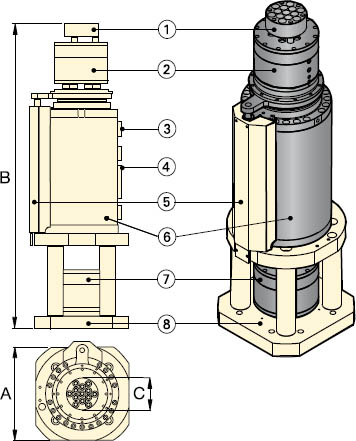

① Насадка для предварительного натяжения
② Подвижное запорное устройство
③ Сервоуправляемый запорный клапан
④ Электрические соединения
⑤ Датчик хода Предохранительное устройство, предупреждающее проворачивание
⑥ Подъемный цилиндр
⑦ Неподвижный замок
⑧ Опора |

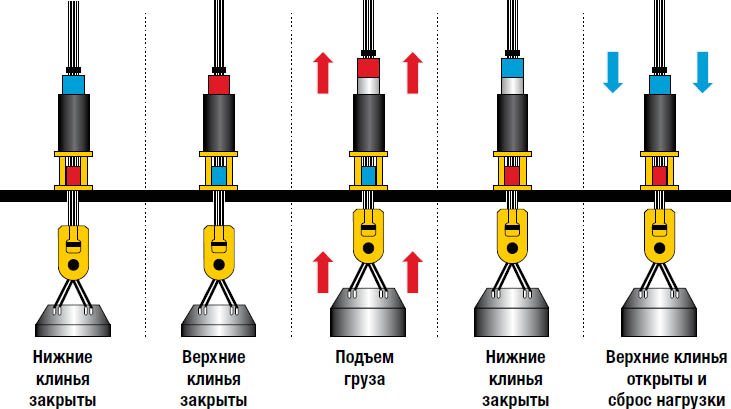

Схема подъема груза тросовым домкратом
На схеме работы запорные устройства показаны красным цветом при закрытых клиньях.
При открытых клиньях запорные устройства показаны синим цветом.
|
Диаметр троса
|
Модель
|
Усилие (кН)
|
Рабочее давление (бар)
|
Количество тросов
|
Мощность кВт
|
Скорость поднятия м/час
|
15,7 мм
|
HSL300
|
300
|
115
|
3
|
5,5
|
10
|
HSL700
|
700
|
205
|
7
|
7,5
|
13
|
HSL2000
|
2.000
|
230
|
19
|
7,5
|
6
|
HSL3000
|
3.000
|
230
|
31
|
15
|
6
|
HSL5000
|
5.000
|
350
|
48
|
18,5
|
6
|
|
|
|
|
|
|
|
18 мм
|
HSL450
|
450
|
170
|
3
|
5,5
|
10
|
HSL600
|
600
|
180
|
4
|
7,5
|
13
|
HSL1000
|
1.000
|
210
|
7
|
7,5
|
9
|
HSL2000
|
2.000
|
230
|
12
|
7,5
|
6
|
HSL3000
|
3.000
|
230
|
19
|
15
|
6
|
HSL4500
|
4.500
|
310
|
31
|
18,5
|
6
|
HSL6500
|
6.500
|
355
|
43
|
30
|
7
|
HSL8500
|
8.500
|
350
|
55
|
30
|
6
|
HSL10000
|
10.000
|
310
|
66
|
37
|
5
|
|
|

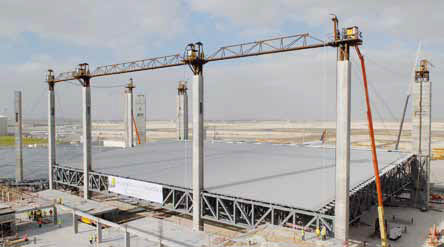

►Подъемная система с 11 тросовыми домкратами усилием 3720 кН каждый, 6 насосами, и компьютерной системой управления используется для подъема крыши при сооружении нового трехсекционного ремонтного ангара в Международном аэропорту Абу-Даби.
|
►Восемь 444-тонных тросовых домкрата с распорками, подъемными приспособлениями, устройствами перемотки троса и тросовыми клиньями поднимают двенадцать шаровых мельниц (весом 1500 тонн) на высоту 20 метров для посадки в обоймы их подшипников на горно-обогатительном предприятии в Австралии. |
|
|
|
|
|
|
